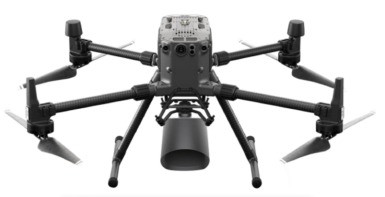

Специализированное аналитическое устройство на основе технологий локализации источников звука и ультразвуковой визуализации, для обнаружения и диагностики источников звука (в т.ч. частичных разрядов). Совместим с дронами DJI M300/M350/M400 — быстрое сканирование и точное определение местоположения ультразвуковых волн в промышленных средах с высоким уровнем шума. Бесконтактный осмотр под напряжением на больших расстояниях (ЛЭП, открытые подстанции).
Особенности:
- Обнаружение в диапазоне частот до 100 кГц
- Интеллектуальное шумоподавление на основе ИИ снижает шум ротора дрона и увеличивает дальность визуализации
- Выбор размера области шумоподавления
- Ветрозащитная конструкция и звукопоглощающие материалы
- Решётка из 140 микрофонов с высоким отношением сигнал/шум
- Классификация нескольких типов частичных разрядов
- Стандартный подвес, регулируемый угол наклона
| CXL-SV300A | |
| Параметры акустического визуализатора | |
| Конфигурация датчиков | 140 микрофонов |
| Динамический диапазон, нижний предел | 28 дБ |
| Динамический диапазон, верхний предел | 132 дБ |
| Полоса обнаружения | 1–100 кГц |
| Фоновый шум датчика | 28 дБ |
| Чувствительность | -37 дБ FS |
| Отношение сигнал/шум (SNR) | 66 дБ |
| Частота кадров камеры | 25 кадров/с |
| Поле зрения камеры (FOV) | 75° (фактическое поле зрения видео — 60°) |
| Согласованность частотной характеристики | ±3 дБ |
| Дальность обнаружения | 0,3–20 м |
| Угол наклона | 10–45° (регулируемый) |
| Аппаратные параметры | |
| Габаритные размеры | 139 × 139 × 193 мм |
| Вес | 860 г |
| Беспроводная сеть | Wi-Fi |
| Хранилище | 256 ГБ внешнее |
| Степень защиты | IP31 |
| Рабочая температура | от −30 °C до +50 °C |
| Рабочая влажность | 5–95 % (без конденсации) |
| Функции | |
| Захват медиа | Поддерживается захват фото и видео, поддерживаются форматы JPG/MP4 |
| Отчёт | Поддерживается формирование отчёта одной кнопкой |
| Шумоподавление на основе ИИ | Поддерживается |
| Выбор частоты | Поддерживается выбор из 4 диапазонов |
| Экспорт данных | USB, TF, Bluetooth |
| PRPD-спектр | Поддерживается |
| Классификация типов частичных разрядов | Поддерживается |
| Классификация степени тяжести частичных разрядов | Поддерживается |
| Поддерживаемые дроны | DJI M300 / M350 / M400 |
| Отображение позиционирования в реальном времени | Отображение изображения позиционирования в реальном времени на пульте дистанционного управления с наложением максимального уровня звукового давления (SPL) |
| Управление файлами и воспроизведение | Поддерживается интегрированное управление файлами и запрос/воспроизведение исторических данных |
| Бренд | CXL |
